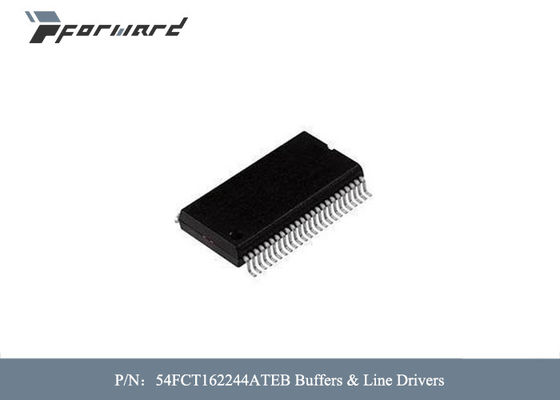

Bộ phận hàng không 54FCT162244ATEB Bộ đệm & Trình điều khiển đường dây Cung cấp điện áp tối đa 5 V

Bộ phận hàng không 54FCT162244ATEB Bộ đệm & Trình điều khiển đường dây Cung cấp điện áp tối đa 5 V

Mô tả các bộ phận hàng không:


Trình điều khiển bộ đệm/đường truyền 16 bit FCT162244T dành cho giao diện bus hoặc các ứng dụng đệm tín hiệu yêu cầu tốc độ cao và mức tiêu thụ điện năng thấp.Các thiết bị này có tổ chức chân cắm thông suốt và thu nhỏ bao bì để đơn giản hóa cách bố trí bảng.Tất cả các đầu vào được thiết kế với độ trễ để cải thiện biên độ nhiễu.Các điều khiển ba trạng thái cho phép hoạt động 4-bit, 8-bit hoặc 16-bit kết hợp độc lập.Các bộ phận này được cắm thay thế cho 54/74ABT16244 khi cần tốc độ cao hơn, độ ồn thấp hơn hoặc mức tiêu hao điện năng thấp hơn.FCT162244T có các mức dòng điện đầu ra cân bằng và các điện trở giới hạn dòng điện.Những thiết bị này mang lại độ nảy trên mặt đất thấp, độ vọt lố tối thiểu và thời gian rơi đầu ra được kiểm soát, giúp giảm nhu cầu sử dụng các điện trở kết thúc nối tiếp bên ngoài trong khi vẫn cung cấp hoạt động ở tốc độ rất cao cho tải dưới 200pF.

Các tính năng của bộ phận hàng không:

Công nghệ CMOS 0,5 MICRON

• Thay thế CMOS tốc độ cao, công suất thấp cho các chức năng ABT

• tSK(o) điển hình (Độ lệch đầu ra) < 250ps

• Rò rỉ đầu vào và đầu ra thấp ≤ 1µA (tối đa)

• ESD > 2000V trên mỗi MIL-STD-883, Phương pháp 3015;> 200V sử dụng

kiểu máy (C = 200pF, R = 0)

• Trình điều khiển đầu ra cân bằng:

– ±24mA (công nghiệp)

– ±16mA (quân sự)

• Giảm tiếng ồn khi chuyển đổi hệ thống

• VOLP điển hình (Độ nảy tiếp đất đầu ra) < 0,6V ở VCC = 5V,

TA = 25°C

• Có sẵn trong các gói sau:

– Công nghiệp: SSOP, TSSOP

– Quân đội: CERPACK

Thông số kỹ thuật của các bộ phận hàng không:
