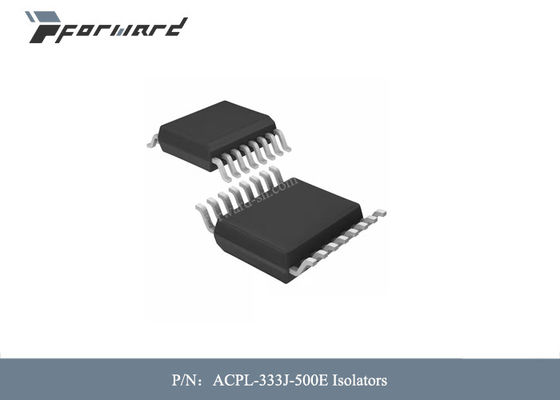

Bộ phận hàng không ACPL-333J-500E Công tắc bật tắt Bộ cách ly Cách ly điện áp 5000Vrms

Bộ phận hàng không ACPL-333J-500E Công tắc bật tắt Bộ cách ly Cách ly điện áp 5000Vrms



Mô tả các bộ phận hàng không:


ACPL-333J là trình điều khiển cổng thông minh, dòng điện đầu ra 2,5 A tiên tiến, dễ sử dụng, giúp bảo vệ lỗi IGBT VCE nhỏ gọn, giá cả phải chăng và dễ triển khai.Các tính năng như phát hiện VCE tích hợp, khóa dưới điện áp (UVLO), tắt IGBT “mềm”, phản hồi lỗi bộ góp mở được cách ly, kẹp Miller chủ động và Đặt lại tự động mang lại sự linh hoạt trong thiết kế và bảo vệ mạch tối đa.

ACPL-333J có đèn LED AlGaAs.Đèn LED được ghép nối quang học với mạch tích hợp có giai đoạn đầu ra nguồn.ACPL-333J phù hợp lý tưởng để điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ.Điện áp và dòng điện được cung cấp bởi các bộ ghép quang này khiến chúng trở nên lý tưởng để điều khiển trực tiếp các IGBT có định mức lên đến 1200 V và 150 A. Đối với các IGBT có định mức cao hơn, ACPL-333J có thể được sử dụng để điều khiển một tầng nguồn riêng biệt điều khiển cổng IGBT .ACPL-333J có điện áp cách điện VIORM = 1414 VPEAK.

Các tính năng của bộ phận hàng không:

• 2.0 Dòng đầu ra cực đại tối thiểu

• Độ trễ lan truyền tối đa 250 ns trong phạm vi nhiệt độ

• 1.7A Active Miller Clamp. Chân kẹp ngắn thành VEE nếu không được sử dụng

• Phát hiện khử bão hòa

• Bảo vệ khóa dưới điện áp (UVLO) với độ trễ

• Phản hồi lỗi Open Collector Isolated

• Tắt IGBT “Mềm”

• Tự động Đặt lại lỗi sau thời gian tắt tiếng cố định, điển hình là 26 mili giây

• Có sẵn trong gói SO-16

• Độ méo xung tối đa 100 ns (PWD)

• Từ chối chế độ chung tối thiểu 50 kV/µs (CMR) tại VCM = 1500 V

• ICC(max) < 5 mA dòng cấp tối đa

• Phạm vi hoạt động của VCC rộng: 15 V đến 30 V trong phạm vi nhiệt độ

• Dải nhiệt độ hoạt động rộng: –40°C đến 105°C

• Phê duyệt an toàn:

Phê duyệt UL, 5000 VRMS trong 1 phút, phê duyệt CSA,

Phê duyệt IEC/EN/DIN-EN 60747-5-5 VIORM = 1414 VPEAK

Thông số kỹ thuật của các bộ phận hàng không:
