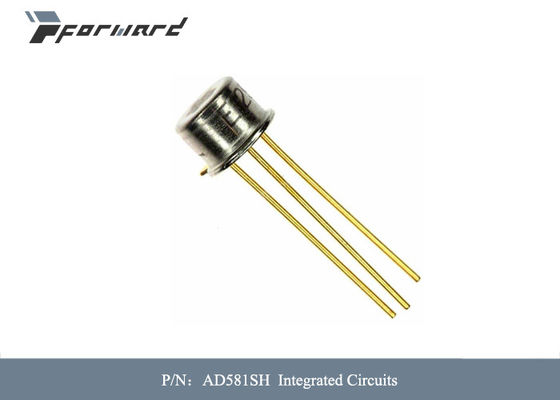

Bộ phận hàng không AD581SH Mạch tích hợp Đầu ra điện áp (Tối thiểu/Cố định) 10V

Bộ phận hàng không AD581SH Mạch tích hợp Đầu ra điện áp (Tối thiểu/Cố định) 10V


Mô tả các bộ phận hàng không:


AD581 là một tham chiếu điện áp khoảng cách dải 3 chân, bù nhiệt độ, nguyên khối, cung cấp đầu ra 10,00 V chính xác từ mức đầu vào không được kiểm soát, nằm trong khoảng từ 12 V đến 30 V. Cắt tấm wafer bằng laser (LWT) được sử dụng để cắt cả ban đầu sai số ở +25°C cũng như hệ số nhiệt độ, dẫn đến hiệu suất có độ chính xác cao trước đây chỉ có ở các mô-đun hybrid hoặc lò nướng đắt tiền.Dung sai lỗi ban đầu 5 mV và hệ số nhiệt độ được đảm bảo 5 ppm/°C của AD581L có sẵn trong tham chiếu điện áp nguyên khối.

Thiết kế mạch khoảng cách dải được sử dụng trong AD581 mang lại một số lợi thế so với các kỹ thuật diode đánh thủng Zener cổ điển.Quan trọng nhất, không yêu cầu các bộ phận bên ngoài để đạt được độ chính xác đầy đủ và độ ổn định đáng kể cho các hệ thống năng lượng thấp.Ngoài ra, tổng dòng điện cung cấp cho thiết bị, bao gồm cả bộ khuếch đại đệm đầu ra (có thể cung cấp tới 10 mA) thường là 750 μA.Độ ổn định lâu dài của thiết kế khe hở dải tương đương với các điốt tham chiếu Zener đã chọn.

AD581 được khuyến nghị sử dụng làm tham chiếu cho bộ chuyển đổi kỹ thuật số sang tương tự (DAC) 8, 10 hoặc 12 bit yêu cầu tham chiếu chính xác bên ngoài.Thiết bị này cũng lý tưởng cho tất cả các loại bộ chuyển đổi tương tự sang số (ADC) có độ chính xác lên đến 14 bit, hoặc thiết kế gần đúng hoặc tích hợp liên tiếp và thường có thể mang lại hiệu suất tốt hơn so với hiệu suất được cung cấp bởi các tham chiếu khép kín tiêu chuẩn.

AD581J, AD581K và AD581L được chỉ định cho hoạt động từ 0°C đến 70°C;AD581S, AD581T và AD581U được chỉ định cho dải −55°C đến +125°C.Tất cả các loại được đóng gói trong hộp kim loại TO-5 3 chân được hàn kín.

Các tính năng của bộ phận hàng không:

• Việc cắt laser cả độ chính xác ban đầu và hệ số nhiệt độ dẫn đến sai số nhiệt độ rất thấp mà không cần sử dụng các bộ phận bên ngoài.AD581L có độ lệch tối đa từ 10.000 V là ±7,25 mV từ 0°C đến 70°C, trong khi đó AD581U đảm bảo tổng sai số tối đa ±15 mV mà không có phần cắt bên ngoài từ -55°C đến +125°C.
• Do quá trình cắt laser được thực hiện trên tấm wafer trước khi tách thành các chip riêng lẻ nên AD581 cực kỳ có giá trị đối với các nhà thiết kế lai vì tính dễ sử dụng, không cần trang trí bên ngoài và hiệu suất cao vốn có.
• AD581 cũng có thể được vận hành ở chế độ Zener 2 chân để cung cấp tham chiếu −10 V chính xác chỉ với một điện trở bên ngoài cho nguồn cung cấp không được kiểm soát.Hiệu suất ở chế độ này gần bằng với cấu hình 3 chân tiêu chuẩn.
• Thiết kế mạch tiên tiến sử dụng khái niệm khoảng cách dải tần cho phép AD581 cung cấp hiệu suất đầy đủ với điện áp đầu vào không được kiểm soát xuống tới 13 V. Với một điện trở bên ngoài, thiết bị hoạt động với nguồn cung cấp thấp tới 11,4 V. 5. AD581 có sẵn trong các phiên bản tương thích với MILSTD-883.Tham khảo bảng dữ liệu quân sự để biết thông số kỹ thuật chi tiết.

Thông số kỹ thuật của các bộ phận hàng không:
