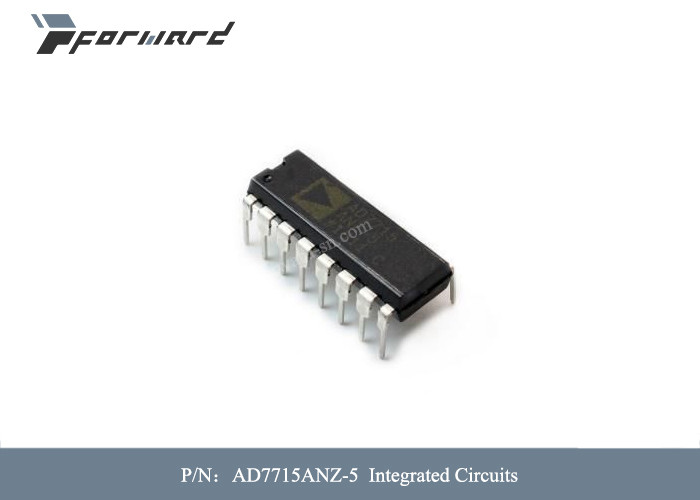

Bộ phận hàng không Mạch tích hợp AD7715ANZ-5 Nhiệt độ hoạt động-40°C ~ 85°C

Bộ phận hàng không Mạch tích hợp AD7715ANZ-5 Nhiệt độ hoạt động-40°C ~ 85°C

Mô tả các bộ phận hàng không:


AD7715 là một mặt trước tương tự hoàn chỉnh cho các ứng dụng đo tần số thấp.Bộ phận này có thể chấp nhận tín hiệu đầu vào mức thấp trực tiếp từ đầu dò và xuất ra một từ kỹ thuật số nối tiếp.Nó sử dụng kỹ thuật chuyển đổi Σ-Δ để nhận ra tối đa 16 bit hiệu suất không thiếu mã.Tín hiệu đầu vào được áp dụng cho một giao diện người dùng khuếch đại có thể lập trình độc quyền dựa trên một bộ điều chế tương tự.Đầu ra của bộ điều biến được xử lý bởi bộ lọc kỹ thuật số trên chip.Phần notch đầu tiên của bộ lọc kỹ thuật số này có thể được lập trình thông qua thanh ghi điều khiển trên chip cho phép điều chỉnh mức cắt của bộ lọc và tốc độ cập nhật đầu ra.

AD7715 có đầu vào tương tự vi sai cũng như đầu vào tham chiếu vi sai.Nó hoạt động từ một nguồn duy nhất (3 V hoặc 5 V).Nó có thể xử lý dải tín hiệu đầu vào đơn cực từ 0 mV đến 20 mV, 0 mV đến 80 mV, 0 V đến 1,25 V và 0 V đến 2,5 V. Nó cũng có thể xử lý dải tín hiệu đầu vào lưỡng cực ±20 mV, ±80 mV, ± 1,25 V và ±2,5 V. Các phạm vi lưỡng cực này được tham chiếu đến đầu vào âm của đầu vào tương tự vi sai.Do đó, AD7715 thực hiện tất cả điều hòa và chuyển đổi tín hiệu cho một hệ thống kênh đơn.

AD7715 lý tưởng để sử dụng trong các hệ thống dựa trên DSP, vi điều khiển hoặc thông minh.Nó có một giao diện nối tiếp có thể được cấu hình cho hoạt động ba dây.Có thể định cấu hình cài đặt khuếch đại, phân cực tín hiệu và lựa chọn tốc độ cập nhật trong phần mềm bằng cổng nối tiếp đầu vào.Bộ phận này chứa các tùy chọn tự hiệu chuẩn và hiệu chuẩn hệ thống để loại bỏ các lỗi khuếch đại và bù trừ trên chính bộ phận đó hoặc trong hệ thống.

Cấu trúc CMOS đảm bảo mức tiêu thụ điện năng rất thấp và chế độ tắt nguồn giúp giảm mức tiêu thụ điện ở chế độ chờ xuống 50 µW thông thường.Bộ phận này có sẵn trong gói hai dây trong dòng nhựa (PDIP) 16 dây, rộng 0,3 inch cũng như gói phác thảo nhỏ rộng 0,3 inch (SOIC_W) 16 dây và gói TSSOP 16 dây.

Các tính năng của bộ phận hàng không:

• AD7715 tiêu thụ ít hơn 450 µA trong tổng dòng cung cấp ở nguồn cung cấp 3 V và xung nhịp chính 1 MHz, làm cho nó trở nên lý tưởng để sử dụng trong các hệ thống năng lượng thấp.Dòng điện chờ nhỏ hơn 10 µA.
• Đầu vào khuếch đại có thể lập trình cho phép AD7715 chấp nhận tín hiệu đầu vào trực tiếp từ thiết bị đo biến dạng hoặc đầu dò loại bỏ một lượng tín hiệu điều hòa đáng kể.
• AD7715 lý tưởng cho các ứng dụng vi điều khiển hoặc bộ xử lý DSP với giao diện nối tiếp ba dây giúp giảm số lượng đường kết nối và giảm số lượng bộ ghép quang cần thiết trong các hệ thống biệt lập.Phần này chứa các thanh ghi trên chip cho phép phần mềm kiểm soát tốc độ cập nhật đầu ra, mức tăng đầu vào, phân cực tín hiệu và các chế độ hiệu chuẩn.
• Phần này có các thông số kỹ thuật hiệu suất tĩnh tuyệt vời với 16 bit không thiếu mã, độ chính xác ± 0,0015% và độ ồn rms thấp.Các lỗi điểm cuối và ảnh hưởng của độ lệch nhiệt độ được loại bỏ bằng các tùy chọn hiệu chuẩn trên chip, giúp loại bỏ các lỗi ở thang điểm 0 và toàn thang đo.

Thông số kỹ thuật của các bộ phận hàng không:
