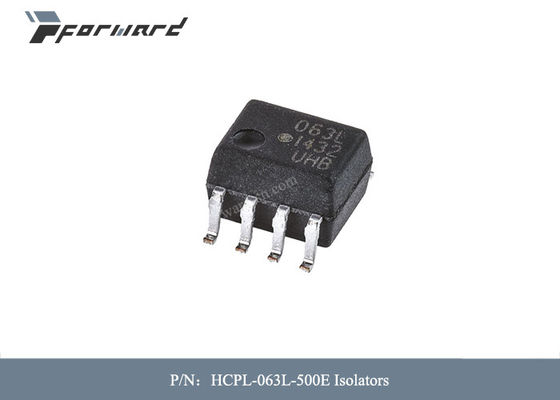

Bộ phận hàng không Bộ cách ly HCPL-063L-500E Điện áp - Cách ly 3750Vrms

Phụ tùng hàng không Bộ cách ly HCPL-063L-500E Điện áp - Cách ly 3750Vrms


Mô tả các bộ phận hàng không:


HCPL-260L/060L/263L/063L là các cổng được ghép nối quang học kết hợp một đi-ốt phát quang GaAsP và một bộ phát hiện ảnh khuếch đại cao tích hợp.Đầu vào kích hoạt cho phép máy dò được nhấp nháy.Đầu ra của IC máy dò là một bóng bán dẫn kẹp Schottky thu mở.Tấm chắn bên trong cung cấp thông số kỹ thuật miễn nhiễm thoáng qua ở chế độ chung được đảm bảo là 15 kV/µs ở 3,3V.

Thiết kế độc đáo này giúp cách ly mạch AC và DC tối đa đồng thời đạt được khả năng tương thích LVTTL/LVCMOS.Các thông số vận hành AC và DC của bộ ghép quang được đảm bảo từ –40 °C đến +85 °C cho phép hiệu suất hệ thống không gặp sự cố.

Các bộ ghép quang này phù hợp với giao tiếp logic tốc độ cao, bộ đệm đầu vào/đầu ra, vì bộ thu đường truyền trong môi trường mà bộ thu đường truyền thông thường không thể chịu đựng được và được khuyến nghị sử dụng trong môi trường tiếng ồn cực cao hoặc gây ra.

Các tính năng của bộ phận hàng không:

• Điện áp cung cấp kép 3,3V/5V

• Sự tiêu thụ ít điện năng

• Từ chối chế độ chung tối thiểu 15 kV/µs (CMR) tại VCM = 1000 V

• Tốc độ cao: thông thường 15 MBd

• Tương thích LVTTL/LVCMOS

• Dòng điện đầu vào thấp: 5 mA

• Hiệu suất AC và DC được đảm bảo theo nhiệt độ: –40 °C đến +85 °C

• Có sẵn ở dạng DIP 8 chân, SOIC-8

• Đầu ra ổn định (chỉ sản phẩm kênh đơn)

• Chứng nhận an toàn: UL, CSA, IEC/EN/DIN EN 60747-5-5

Thông số kỹ thuật của các bộ phận hàng không:
