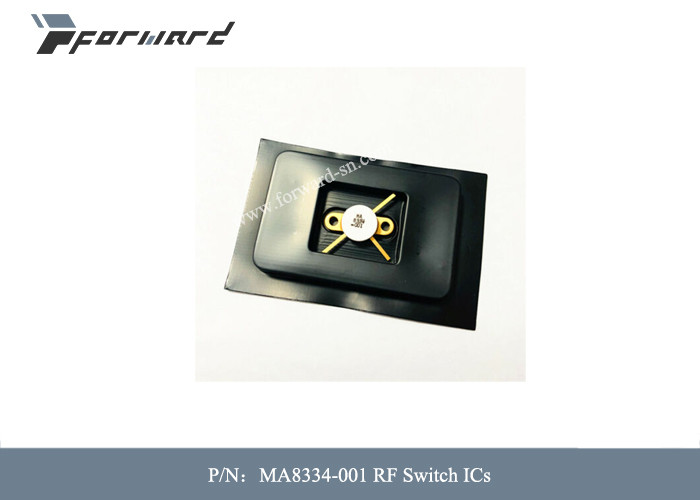

IC công tắc RF Bộ phận hàng không SPDT MA8334-001 10MHz

                    Bộ phận hàng không MA8334-001 IC công tắc RF Tần số tối thiểu 10 MHz

Mô tả các bộ phận hàng không:

Giải pháp công nghệ M/A-COM MA8334 Sê-ri mô-đun chuyển mạch công suất cao đa năng là thiết bị SPDT và SP3T dành cho sử dụng từ 10 MHz đến 1000 MHz.Chúng được thiết kế để hoạt động với công suất đầu vào 100 watt, CW, vào tải 50 Ω với nguồn danh định VSWR là 1,3:1.Các mô-đun chuyển đổi này được xây dựng bằng công nghệ lai tiên tiến và sử dụng chip đi-ốt PIN đã được tối ưu hóa để giảm tổn thất và độ tin cậy cao.

Các mô-đun chuyển mạch này sử dụng chip đi-ốt CERMACHIP™ PIN, điện áp cao, của M/A-COM Tech, được phân biệt bởi điện trở nhiệt thấp và độ méo xuyên điều chế thấp.Các ứng dụng cho mô-đun chuyển mạch MA8334 bao gồm ăng-ten T/R công suất sự cố 100W và các công tắc đa dạng.Các điều kiện sai lệch điển hình cho hoạt động của công tắc danh định là +50mA @ +1V đối với điều kiện tổn hao thấp và -100V @ 0 mA đối với trạng thái cách ly.

Đặc trưngbộ phận hàng không:

• ¨ Thiết kế đi-ốt sê-ri SPDT và SP3T
• ¨ Độ méo xuyên điều chế thấp, 80 dBc
• ¨ Công suất trung bình cao, 100 W
• ¨ Băng thông rộng, 10 MHz đến 1000 MHz
• ¨ Suy hao chèn thấp
• ¨ Cách ly cao
• ¨Tuân thủ RoHS
