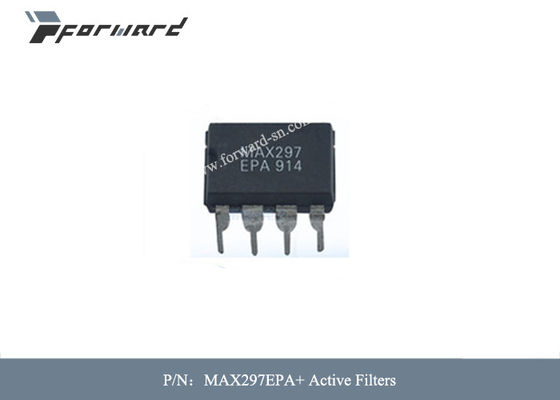

MAX297EPA+ Các bộ phận hàng không Bộ lọc hoạt động 85C Thiết bị tương tự

Bộ phận hàng không MAX297EPA+ Bộ lọc hoạt động Nhiệt độ hoạt động tối đa + 85 C

Mô tả các bộ phận hàng không:

MAX293/MAX294/MAX297 là các bộ lọc tụ điện chuyển mạch, bậc 8, thông thấp, hình elip, dễ sử dụng có thể được thiết lập với các tần số góc từ 0,1Hz đến 25kHz (MAX293/MAX294) hoặc từ 0,1Hz đến 50kHz ( TỐI ĐA297).Tỷ lệ chuyển tiếp 1,5 của MAX293/MAX297 cung cấp khả năng giảm tốc mạnh mẽ và loại bỏ dải dừng -80dB.Tỷ lệ chuyển tiếp 1,2 của MAX294 cung cấp khả năng giảm tốc mạnh nhất và loại bỏ dải dừng -58dB.Cả ba bộ lọc đều có đáp ứng cố định, vì vậy nhiệm vụ thiết kế được giới hạn trong việc chọn tần số đồng hồ điều khiển tần số góc của bộ lọc.Một tụ điện bên ngoài được sử dụng để tạo xung nhịp bằng bộ tạo dao động bên trong hoặc có thể sử dụng tín hiệu xung nhịp bên ngoài.Một op amp có sẵn (nối đất đầu vào không đảo ngược) được cung cấp để xây dựng bộ lọc thông thấp thời gian liên tục để lọc sau hoặc khử răng cưa.Rolloff dốc và thứ tự cao làm cho các bộ lọc này trở nên lý tưởng cho các ứng dụng khử răng cưa yêu cầu băng thông tối đa và cho các ứng dụng liên lạc yêu cầu tín hiệu lọc gần nhau trong miền tần số.MAX293/MAX294/MAX297 có sẵn trong các gói SO rộng 8 chân và 16 chân DIP, mang lại hiệu suất mạnh mẽ từ một khu vực nhỏ.

Đặc trưngbộ phận hàng không:

thông số kỹ thuậtbộ phận hàng không:
