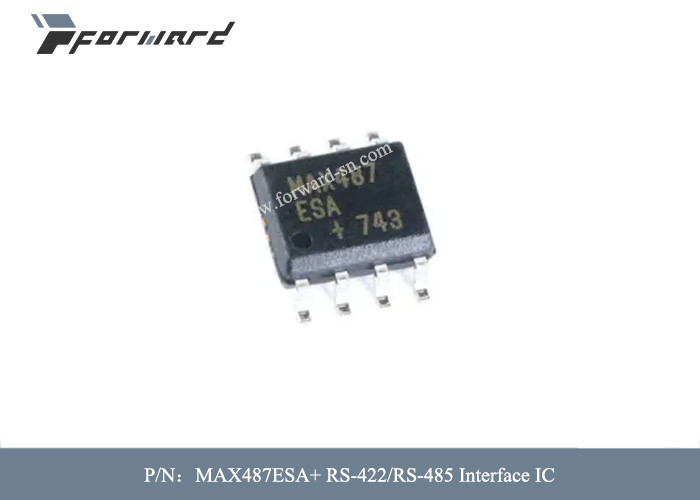

MAX487ESA+ RS-485 RS-422 IC Thu Phát Cung Cấp 5V

Bộ phận hàng không MAX487ESA+ Giao diện IC giao diện RS-422/RS-485 Điện áp cung cấp - Tối đa 5 V

Mô tả các bộ phận hàng không:

MAX481, MAX483, MAX485, MAX487–MAX491 và MAX1487 là các bộ thu phát công suất thấp dành cho giao tiếp RS-485 và RS422.Mỗi phần chứa một trình điều khiển và một bộ thu.MAX483, MAX487, MAX488 và MAX489 có tính năng giảm trình điều khiển tốc độ quay giúp giảm thiểu EMI và giảm phản xạ do cáp kết cuối không đúng cách gây ra, do đó cho phép truyền dữ liệu không có lỗi lên tới 250kbps.Tốc độ quay của trình điều khiển của MAX481, MAX485, MAX490, MAX491 và MAX1487 không bị giới hạn, cho phép chúng truyền lên tới 2,5 Mb/giây.

Các bộ thu phát này sử dụng dòng điện cung cấp từ 120µA đến 500µA khi không tải hoặc tải đầy đủ với các trình điều khiển bị vô hiệu hóa.Ngoài ra, MAX481, MAX483 và MAX487 có chế độ tắt dòng điện thấp, trong đó chúng chỉ tiêu thụ 0,1µA.Tất cả các bộ phận hoạt động từ một nguồn cung cấp 5V duy nhất.

Trình điều khiển được giới hạn dòng điện ngắn mạch và được bảo vệ chống lại sự tiêu hao năng lượng quá mức bằng mạch tắt nhiệt đặt trình điều khiển đầu ra ở trạng thái trở kháng cao.Đầu vào máy thu có tính năng an toàn đảm bảo đầu ra logic cao nếu đầu vào hở mạch.

MAX487 và MAX1487 có trở kháng đầu vào máy thu tải một phần tư đơn vị, cho phép tối đa 128 bộ thu phát MAX487/ MAX1487 trên xe buýt.Giao tiếp song công hoàn toàn thu được bằng cách sử dụng MAX488–MAX491, trong khi MAX481, MAX483, MAX485, MAX487 và MAX1487 được thiết kế cho các ứng dụng bán song công.

Đặc trưngbộ phận hàng không:

• * Đối với các ứng dụng chịu lỗi
• MAX3430: ±80V Fault-Protected, Fail-Safe, 1/4
• Tải đơn vị, +3,3V, Bộ thu phát RS-485
• MAX3440E–MAX3444E: ±15kV được bảo vệ bằng ESD,
• ±60V Fault-Protected, 10Mbps, Fail-Safe,
• Bộ thu phát RS-485/J1708
• * Đối với các ứng dụng hạn chế về không gian
• MAX3460–MAX3464: +5V, Không an toàn, 20Mbps,
• Bộ thu phát Profibus RS-485/RS-422
• MAX3362: +3.3V, Tốc độ cao, RS-485/RS-422
• Bộ thu phát trong gói SOT23
• MAX3280E–MAX3284E: ±15kV được bảo vệ bằng ESD,
• 52Mbps, +3V đến +5,5V, SOT23, RS-485/RS-422,
• Bộ thu không an toàn thực sự
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• Máy phát SOT23, RS-485/RS-422
• * Đối với nhiều ứng dụng thu phát
• MAX3030E–MAX3033E: ±15kV được bảo vệ bằng ESD,
• +3.3V, Bộ phát RS-422 Quad
• * Đối với các ứng dụng không an toàn
• MAX3080–MAX3089: Không an toàn, Tốc độ cao
• (10Mbps), Giới hạn tốc độ quay RS-485/RS-422
• máy thu phát
• * Đối với các ứng dụng điện áp thấp
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: Nguồn +3,3V, ±15kV
• Được bảo vệ bằng ESD, 12Mbps, Giới hạn tốc độ quay,
• Bộ thu phát RS-485/RS-422 thực

thông số kỹ thuậtbộ phận hàng không:
