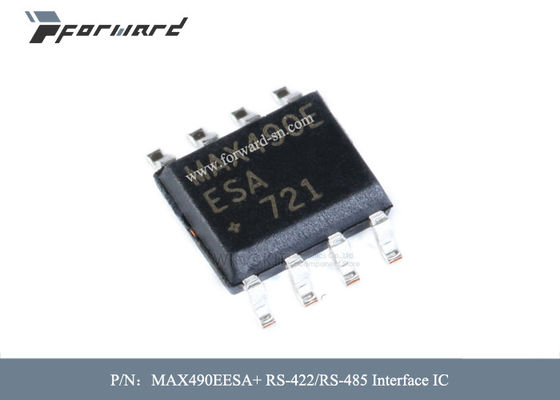

MAX490EESA+ RS-422 Điện áp cung cấp IC giao diện RS485 - Tối đa 5 V

Bộ phận hàng không MAX490EESA+ Giao diện IC giao diện RS-422/RS-485 Điện áp cung cấp - Tối đa 5 V

Mô tả các bộ phận hàng không:

MAX481E, MAX483E, MAX485E, MAX487E– MAX491E và MAX1487E là các bộ thu phát công suất thấp dành cho truyền thông RS-485 và RS-422 trong môi trường khắc nghiệt.Mỗi đầu ra của trình điều khiển và đầu vào của bộ thu được bảo vệ chống lại các cú sốc phóng tĩnh điện (ESD) ±15kV mà không cần chốt.Những bộ phận này chứa một trình điều khiển và một bộ thu.MAX483E, MAX487E, MAX488E và MAX489E có các trình điều khiển tốc độ quay giảm giúp giảm thiểu EMI và giảm phản xạ do cáp kết thúc không đúng cách gây ra, do đó cho phép truyền dữ liệu không bị lỗi lên tới 250kb/giây.Tốc độ quay của trình điều khiển của MAX481E, MAX485E, MAX490E, MAX491E và MAX1487E không bị giới hạn, cho phép chúng truyền lên tới 2,5 Mb/giây.

Các bộ thu phát này sử dụng dòng điện cung cấp ít nhất là 120µA khi không tải hoặc khi tải đầy với các trình điều khiển bị vô hiệu hóa (xem Hướng dẫn bộ chọn).Ngoài ra, MAX481E, MAX483E và MAX487E có chế độ tắt dòng điện thấp, trong đó chúng chỉ tiêu thụ 0,5µA.Tất cả các bộ phận hoạt động từ một nguồn +5V duy nhất.

Trình điều khiển được giới hạn dòng điện ngắn mạch và được bảo vệ chống tiêu hao năng lượng quá mức bằng mạch ngắt nhiệt đặt đầu ra của chúng ở trạng thái trở kháng cao.Đầu vào máy thu có tính năng an toàn đảm bảo đầu ra logic cao nếu đầu vào hở mạch.

MAX487E và MAX1487E có trở kháng đầu vào máy thu tải một phần tư đơn vị, cho phép tối đa 128 máy thu phát trên xe buýt.MAX488E–MAX491E được thiết kế cho giao tiếp song công hoàn toàn, trong khi MAX481E, MAX483E, MAX485E, MAX487E và MAX1487E được thiết kế cho các ứng dụng bán song công.Đối với các ứng dụng không nhạy cảm với ESD, hãy xem MAX481, MAX483, MAX485, MAX487–MAX491 và MAX1487 tương thích với chức năng ghim.

Đặc trưngbộ phận hàng không:

• * Đối với các ứng dụng chịu lỗi
• MAX3430: ±80V Fault-Protected, Fail-Safe, 1/4
• Tải đơn vị, +3,3V, Bộ thu phát RS-485
• MAX3440E–MAX3444E: ±15kV được bảo vệ bằng ESD,
• ±60V Fault-Protected, 10Mbps, Fail-Safe,
• Bộ thu phát RS-485/J1708
• * Đối với các ứng dụng hạn chế về không gian
• MAX3460–MAX3464: +5V, Không an toàn, 20Mbps,
• Bộ thu phát Profibus RS-485/RS-422
• MAX3362: +3.3V, Tốc độ cao, RS-485/RS-422
• Bộ thu phát trong gói SOT23
• MAX3280E–MAX3284E: ±15kV được bảo vệ bằng ESD,
• 52Mbps, +3V đến +5,5V, SOT23, RS-485/RS-422,
• Bộ thu không an toàn thực sự
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• Máy phát SOT23, RS-485/RS-422
• * Đối với nhiều ứng dụng thu phát
• MAX3030E–MAX3033E: ±15kV được bảo vệ bằng ESD,
• +3.3V, Bộ phát RS-422 Quad
• * Đối với các ứng dụng không an toàn
• MAX3080–MAX3089: Không an toàn, Tốc độ cao
• (10Mbps), Giới hạn tốc độ quay RS-485/RS-422
• máy thu phát
• * Đối với các ứng dụng điện áp thấp
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: Nguồn +3,3V, ±15kV
• Được bảo vệ bằng ESD, 12Mbps, Giới hạn tốc độ quay,
• Bộ thu phát RS-485/RS-422 thực

thông số kỹ thuậtbộ phận hàng không:
