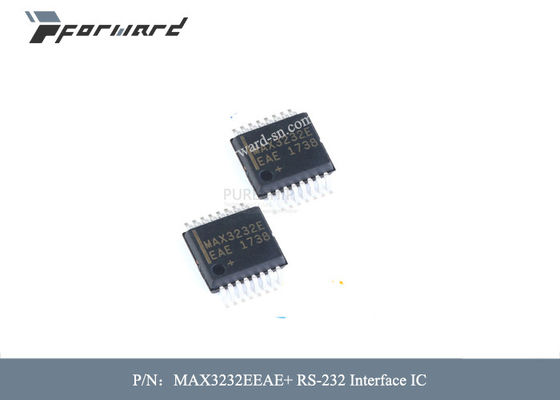

MAX3232EEAE+ RS-232 Giao diện bộ phận hàng không IC Điện áp cung cấp - Tối đa 5,5 V

Bộ phận hàng không MAX3232EEAE+ Giao diện RS-232 Điện áp cung cấp IC - Tối đa 5,5 V

Mô tả các bộ phận hàng không:

MAX3222E/MAX3232E/MAX3237E/MAX3241E/ MAX3246E +3.0V EIA/TIA-232 và các thiết bị giao diện truyền thông V.28/V.24 có mức tiêu thụ điện năng thấp, khả năng tốc độ dữ liệu cao và khả năng phóng tĩnh điện (ESD) nâng cao sự bảo vệ.Cấu trúc ESD nâng cao bảo vệ tất cả các đầu ra máy phát và đầu vào máy thu ở mức ±15kV khi sử dụng Phóng điện qua khe hở không khí theo tiêu chuẩn IEC 1000-4-2, ±8kV khi sử dụng Phóng điện tiếp xúc theo tiêu chuẩn IEC 1000-4-2 (±9kV cho MAX3246E) và ±15kV khi sử dụng Con người Thân Mẫu.Các chân I/O logic và bộ thu của MAX3237E được bảo vệ theo các tiêu chuẩn trên, trong khi các chân đầu ra của máy phát được bảo vệ ở mức ±15kV khi sử dụng Mô hình cơ thể người.

Giai đoạn đầu ra máy phát có tỷ lệ rớt thấp độc quyền mang lại hiệu suất RS-232 thực sự từ nguồn điện +3.0V đến +5.5V, sử dụng bơm sạc kép bên trong.Bơm sạc chỉ cần bốn tụ điện nhỏ 0,1μF để hoạt động từ nguồn cung cấp +3,3V.Mỗi thiết bị đảm bảo hoạt động ở tốc độ dữ liệu 250kbps trong khi vẫn duy trì mức đầu ra RS-232.MAX3237E đảm bảo hoạt động ở tốc độ 250kbps ở chế độ hoạt động bình thường và 1Mbps ở chế độ hoạt động MegaBaud™, đồng thời duy trì mức đầu ra tuân thủ RS-232.

MAX3222E/MAX3232E có hai bộ thu và hai bộ phát.MAX3222E có chế độ tắt máy 1μA giúp giảm mức tiêu thụ điện năng trong các hệ thống di động chạy bằng pin.Bộ thu MAX3222E vẫn hoạt động ở chế độ tắt máy, cho phép giám sát các thiết bị bên ngoài trong khi chỉ tiêu thụ dòng điện 1μA.MAX3222E và MAX3232E là pin, gói và tương thích về mặt chức năng với MAX242 và MAX232 tiêu chuẩn ngành tương ứng.

MAX3241E/MAX3246E là các cổng nối tiếp hoàn chỉnh (ba trình điều khiển/năm bộ thu) được thiết kế cho máy tính xách tay và máy tính xách tay con.MAX3237E (năm trình điều khiển/ba bộ thu) lý tưởng cho các ứng dụng ngoại vi yêu cầu truyền dữ liệu nhanh.Các thiết bị này có chế độ tắt trong đó tất cả các bộ thu vẫn hoạt động, trong khi chỉ tiêu thụ 1μA (MAX3241E/MAX3246E) hoặc 10nA (MAX3237E).

MAX3222E, MAX3232E và MAX3241E có sẵn trong các gói SO, SSOP, TQFN và TSSOP tiết kiệm không gian.MAX3237E được cung cấp trong gói SSOP.MAX3246E được cung cấp trong gói 6 x 6 UCSP™ siêu nhỏ.

Đặc trưngbộ phận hàng không:

• Đối với các ứng dụng bị giới hạn về không gian
• • MAX3228E/MAX3229E: ±15kV được bảo vệ bằng ESD,
• Bộ thu phát +2,5V đến +5,5V, RS-232 trong UCSP
• Đối với các ứng dụng cáp dữ liệu hoặc điện áp thấp
• • MAX3380E/MAX3381E: +2,35V đến +5,5V, 1μA,
• Bộ thu phát 2Tx/2Rx, RS-232 với ±15kV
• • Các chân logic và I/O được bảo vệ bằng ESD

thông số kỹ thuậtbộ phận hàng không:
