Một bảng xử lý hình ảnh hiệu quả về chi phí FWD-RK3588, có CPU 64-bit 8-core với tần số đồng hồ lên đến 2,4 GHz
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Forward |
| Số mô hình | FWD-RK3588 |
| Số lượng đặt hàng tối thiểu | 1 |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | 10000/năm |
Thông tin chi tiết sản phẩm
| Làm nổi bật | Bo mạch ảnh nhiệt RK3588,CPU một mắt 8 nhân 64 bit,bo mạch xử lý hình ảnh 2 |
||
|---|---|---|---|
Mô tả sản phẩm
Một bảng xử lý hình ảnh RK3588 hiệu quả về chi phí, có CPU 64-bit 8-core với tần số đồng hồ lên đến 2,4 GHz cho Máy ảnh hồng ngoại / Máy hình ảnh nhiệt
Tổng quan sản phẩm

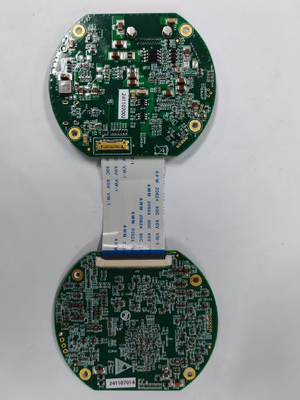

Sản phẩm này là một bảng xử lý hình ảnh nhúng được cung cấp bởi bộ xử lý Rockchip RK3588, chủ yếu bao gồm hai thành phần: một bảng xử lý lõi (SoM) và một bảng mang giao diện.RK3588 là bộ xử lý cao cấp của Rockchip, được chế tạo bằng cách sử dụng một nút quy trình 8nm tiên tiến. Nó có CPU 64-bit 8-core với tốc độ đồng hồ chính lên đến 2,4GHz. Bộ vi xử lý tích hợp NPU tăng tốc AI tích hợp,cung cấp 6 TOPS sức mạnh tính toán và hỗ trợ các khuôn khổ học tập sâu thông thường.
Bảng xử lý hình ảnh tích hợp ba giao diện đầu vào video, bao gồm hai giao diện MIPI CSI và một giao diện video kỹ thuật số BT.1120, cho phép chụp video độ nét cao đa nguồn.Được trang bị nhiều giao diện liên lạc trên tàu, bảng đạt được truyền dữ liệu video ổn định và hiệu quả để đáp ứng các yêu cầu đòi hỏi của các hệ thống hình ảnh nhúng hiệu suất cao.Sản phẩm đã hoàn thành việc điều chỉnh trình điều khiển cốt lõi dưới môi trường Linux (Ubuntu RootFS), cho phép người dùng tiếp tục phát triển ứng dụng trực tiếp.
Ứng dụng
Sau khi triển khai các chương trình phần mềm ứng dụng hoặc thuật toán khác nhau, một bảng xử lý hình ảnh có thể phục vụ như một thành phần cốt lõi được tích hợp vào các thiết bị như tìm kiếm, pods,và gimbal optoelectronic, tạo điều kiện quan sát mục tiêu, nhắm mục tiêu và trinh sát.
Các đặc điểm chính
- Hỗ trợ đầu vào giao diện máy ảnh MIPI CSI, cho phép thu thập dữ liệu cảm biến hình ảnh;
- Hỗ trợ đầu vào giao diện video kỹ thuật số BT.1120, cho phép kết nối với các nguồn video kỹ thuật số độ nét cao;
- Cung cấp khả năng liên lạc hàng loạt;
- Cung cấp khả năng truyền thông mạng;
- Tính năng một môi trường thời gian chạy suy luận AI tích hợp với kiến trúc ba lõi và 6 TOPS sức mạnh tính toán, hỗ trợ các độ chính xác dữ liệu khác nhau bao gồm INT4, INT8, INT16, FP16, BF16,và TF32;
- Hỗ trợ mã hóa trong các định dạng như H.265 và H.264.
Cấu hình phần cứng cốt lõi
| Cấu hình | Thông số kỹ thuật |
|---|---|
| CPU | Rockchip RK3588: Octa-core 64-bit lớn.LITTLE kiến trúc (4 × Cortex-A76 + 4 × Cortex-A55) |
| NPU | 6 TOPS sức mạnh tính toán, kiến trúc ba lõi, hỗ trợ INT4/INT8/INT16/FP16/BF16/TF32. |
| GPU | ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, Mô-đun gia tốc hình ảnh 2D hiệu suất cao được nhúng |
| Mở rộng kho lưu trữ | Cổng thẻ SD tiêu chuẩn, hỗ trợ lên đến 128GB. |
| RAM | 8GB LPDDR4X |
| Lưu trữ tích hợp | 64GB eMMC |
| Giao diện tốc độ cao | Hỗ trợ PCIe 3.0 / PCIe 2.0 / SATA 3.0 / Type-C / USB 3.1 / USB 2.0 |
| Phương tiện đa phương tiện | Hỗ trợ giải mã video H.265/H.264/AV1/VP9/AVS2, lên đến 8K ở 60 FPS Hỗ trợ mã hóa video H.264/H.265, lên đến 8K ở 30 FPS |
Giao diện phần cứng
| Giao diện | Hội đồng | Thông số kỹ thuật | Mô tả |
|---|---|---|---|
| Bảng xử lý cốt lõi | Nhập video | 1×MIPI CSI | 4 làn đường |
| 1×BT.1120 | HD Video song song | ||
| Cổng hàng loạt | 4× UART (TTL Level, 3.3V) |
1x RK3588 Debug Interface 1x RK3588 giao diện truyền thông 1x Debug Interface (Cùng với RK3588 Debug Interface; sử dụng độc quyền lẫn nhau) 2x MCU giao diện truyền thông |
|
| Bảng điều chỉnh giao diện | Cung cấp điện | DC12V | Giao diện điện |
| Nhập video | 1×MIPI CSI | 2 làn đường | |
| Khả năng phát ra mạng | 1 × Ethernet | Gigabit Adaptive | |
| USB | 1×USB2.0 | Cổng Micro USB | |
| Cổng hàng loạt | 2×RS422 | Giao diện giao tiếp MCU | |
| 1×UART | Microcontroller UART giao tiếp giao diện (TTL Level, 3.3V) | ||
| Động cơ | Giao diện động cơ | Điện lực động cơ: 5V / 1A | |
| Quạt | 12V | Tiết xuất động cơ quạt: 12V / 2A | |
| Tải xuống | SWD | MCU Download Interface |
Thông số kỹ thuật của bảng
Kích thước lắp đặt (để tham khảo): đường kính 70 mm, chiều cao 17,2 mm (không bao gồm các đầu nối).Các giao diện phần cứng được hiển thị trong hình 2.
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động: -40°C đến +60°C
Hỗ trợ phát triển phần mềm
Sản phẩm này không chỉ cung cấp nền tảng bảng phần cứng hiệu suất cao mà còn cung cấp cho người dùng hỗ trợ phần mềm trình điều khiển cấp thấp toàn diện,nhằm hỗ trợ họ phát triển nhanh các ứng dụng và tích hợp các thuật toán, do đó rút ngắn thời gian đưa sản phẩm ra thị trường.
Phần mềm trình điều khiển
Sản phẩm này đã hoàn thành việc thích nghi và xác minh tất cả các trình điều khiển thiết bị ngoại vi cốt lõi dựa trên hệ thống Linux (được trang bị hệ thống tệp Ubuntu theo mặc định).Người dùng không cần phải quan tâm đến các trình điều khiển cấp thấp phức tạp và có thể trực tiếp tiến hành phát triển lớp ứng dụng bằng cách sử dụng các cuộc gọi hệ thống tiêu chuẩn.
-
Trình điều khiển bộ xử lý lõi:Điều chỉnh các bộ điều khiển quản lý năng lượng, đồng hồ, ngắt và DMA của RK3588, đảm bảo lập kế hoạch hiệu quả của sức mạnh tính toán CPU và NPU.
-
Driver đầu vào video:
-
Máy điều khiển MIPI:Điều chỉnh giao diện máy ảnh MIPI CSI-2 và cảm biến hình ảnh, hỗ trợ thu thập dữ liệu hình ảnh máy ảnh.
-
BT.1120 Tài xế:Điều chỉnh chip máy thu video kỹ thuật số để cho phép thu dữ liệu video thông qua giao diện BT.1120.
-
-
Driver giao diện mạng:Adaptive Gigabit Ethernet, hỗ trợ phát video mạng (RTSP) và điều khiển từ xa.
-
Các trình điều khiển giao diện truyền thông:Các giao diện được điều chỉnh như UART, I2C và GPIO. Người dùng có thể trực tiếp kiểm soát và tương tác dữ liệu với các thiết bị bên ngoài thông qua các hoạt động tập tin hoặc gọi hệ thống.
Kéo video
Bảng tích hợp hai loại giao diện đầu vào video để đáp ứng các yêu cầu kết nối của các cảm biến khác nhau:
-
Nhập video kỹ thuật số MIPI:Cung cấp một giao diện V4L2 tiêu chuẩn. Người dùng có thể thu thập dữ liệu khung hình thông qua các cuộc gọi hệ thống tiêu chuẩn như
mởvàltrl. -
BT.1120 Nhập video kỹ thuật số:Cung cấp giao diện thiết bị video thống nhất cho lớp ứng dụng thông qua khung V4L2, tạo điều kiện xử lý phần mềm thống nhất.
Việc triển khai thuật toán
Tích hợp NPU kiến trúc ba lõi hỗ trợ các hoạt động lai INT4/INT8/INT16/FP16, dễ dàng xử lý các nhiệm vụ thị giác phức tạp như phát hiện đối tượng, phân loại và theo dõi.Cung cấp API thời gian chạy RKNN, chịu trách nhiệm tải các mô hình RKNN, quản lý đầu vào / đầu ra và thực hiện tính toán suy luận trên NPU.
Để giúp người dùng bắt đầu nhanh chóng, chúng tôi cung cấp các ví dụ về thuật toán chạy. Người dùng có thể tham khảo logic triển khai (lưu ý: các ví dụ chỉ phục vụ như hướng dẫn kỹ thuật;chúng tôi không chịu trách nhiệm về hiệu suất hoặc hiệu quả của các thuật toán):
-
Khám phá đối tượng:Cung cấp một ví dụ triển khai của YOLOv5, có thể trực tiếp thực hiện phát hiện đối tượng thời gian thực trên luồng video được chụp và xuất các hộp và danh mục giới hạn.
-
Theo dõi đối tượng:Tích hợp các ví dụ thuật toán theo dõi có liên quan, cho phép người dùng đạt được điều khiển vòng kín dựa trên dữ liệu khoảng cách bỏ lỡ.
-
Tích hợp với Video Streams:Chương trình ví dụ cho thấy làm thế nào để cung cấp khung hình ảnh vào NPU để suy luận,và chồng chất kết quả suy luận (chẳng hạn như các hộp ranh giới) trên video đầu ra thông qua chức năng OSD (On-Screen Display), tạo thành một vòng tròn hoàn chỉnh từ đầu đến cuối.
Danh sách kiểm tra giao hàng sản phẩm
| Không. | Chất | Số lần sử dụng |
|---|---|---|
| 1 | Thẻ xử lý hình ảnh | 1 bộ |
| 2 | Máy rửa nhiệt | 1 chiếc |
| 3 | Cáp điện | 1 bộ |
| 4 | Cáp giao diện truyền thông | |
| 5 | Cáp đầu vào video | |
| 6 | Cáp đầu ra video (Mạng) | 1 chiếc |
| 7 | Cáp giao diện quạt | 1 m2 |
| 8 | Sổ tay người dùng | 1 |
| 9 | Giấy chứng nhận sự phù hợp | 1 |
