FWD-2.0 RK3588 Bảng xử lý hình ảnh với mã hóa video 8K 6 TOPS NPU và đầu vào video hai kênh cho máy ảnh hồng ngoại
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Forward |
| Số mô hình | FWD-2.0 RK3588 |
| Số lượng đặt hàng tối thiểu | 1 |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | 10000/năm |
Thông tin chi tiết sản phẩm
| Làm nổi bật | Bo mạch xử lý hình ảnh RK3588,Bảng mã hóa video 8K,bảng đầu vào video máy ảnh hồng ngoại |
||
|---|---|---|---|
Mô tả sản phẩm
FWD-2.0 RK3588 Bảng xử lý hình ảnh hiệu quả về chi phí
Bảng xử lý hình ảnh nhúng cho máy ảnh hồng ngoại / máy ảnh nhiệt
Tổng quan sản phẩm

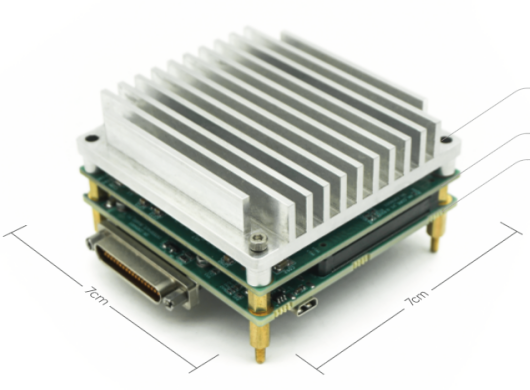

Bảng xử lý hình ảnh nhúng này có kích thước 70 × 70 × 17 mm và bao gồm một bảng lõi bộ xử lý chính (SOM) và một bảng xử lý hình ảnh.Bảng cốt lõi có bộ xử lý RK3588 hàng đầu của Rockchip được xây dựng trên quy trình LP 8nm, với một CPU 64-bit octa-core dựa trên kiến trúc Cortex-A76 + A55 và tần số chính lên đến 2,4GHz.Nó tích hợp một NPU AI có khả năng cung cấp sức mạnh tính toán 6 TOPS và hỗ trợ các khung học sâu chính thống.
Board tích hợp đầu vào hai kênh cho video kỹ thuật số SDI và video analog PAL, đồng thời hỗ trợ cả video SDI và đầu ra video mạng.nó cho phép truyền dữ liệu video ổn định và hiệu quả cho các hệ thống hình ảnh nhúng hiệu suất caoSản phẩm đã hoàn thành việc thích nghi trình điều khiển cốt lõi dưới môi trường Linux (Ubuntu RootFS), cho phép phát triển lớp ứng dụng trực tiếp.
Ứng dụng
Với việc triển khai các ứng dụng khác nhau hoặc các chương trình phần mềm thuật toán, bảng xử lý hình ảnh này phục vụ như một thành phần cốt lõi tích hợp vào các thiết bị như tìm kiếm, pods,và gimbal optoelectronic, tạo điều kiện quan sát mục tiêu, nhắm mục tiêu và trinh sát.
Các đặc điểm chính
- SDI Digital Video Capture:Được trang bị khả năng thu tín hiệu video kỹ thuật số SDI
- PAL Video Analog:Được trang bị khả năng thu tín hiệu video analog PAL
- Truyền thông hàng loạt:Được trang bị khả năng liên lạc hàng loạt
- Truyền thông mạng:Được trang bị khả năng liên lạc mạng
- Type-C Interface & Expansion:Tính năng giao diện kiểu C hỗ trợ USB 3.1 và mở rộng ngoại vi cho các hoạt động hệ thống máy tính để bàn
- HDMI:Được trang bị khả năng đầu ra HDMI
- Môi trường thời gian chạy suy luận AI:Môi trường chạy suy luận AI tích hợp với kiến trúc ba lõi và sức mạnh tính toán 6 TOPS; hỗ trợ nhiều độ chính xác dữ liệu bao gồm INT4, INT8, INT16, FP16, BF16, và TF32
- Mã hóa video:Hỗ trợ mã hóa video trong các định dạng như H.265 và H.264
Cấu hình phần cứng cốt lõi
| Cấu hình | Thông số kỹ thuật |
|---|---|
| CPU | Rockchip RK3588: Kiến trúc lớn nhỏ 64-bit Octa-core (4x Cortex-A76 + 4x Cortex-A55) |
| NPU | 6 TOPS sức mạnh tính toán, kiến trúc ba lõi, hỗ trợ INT4/INT8/INT16/FP16/BF16/TF32 |
| GPU | ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, Mô-đun gia tốc hình ảnh 2D hiệu suất cao được nhúng |
| Phương tiện đa phương tiện | Hỗ trợ giải mã video H.265/H.264/AV1/VP9/AVS2 lên đến 8K@60FPS; Hỗ trợ mã hóa video H.264/H.265 lên đến 8K@30FPS |
| RAM | 8GB LPDDR4X |
| Lưu trữ tích hợp | 64GB eMMC |
| Mở rộng kho lưu trữ | khe cắm thẻ SD tiêu chuẩn, hỗ trợ lên đến 128GB |
| Giao diện tốc độ cao | Hỗ trợ PCIe 3.0 / PCIe 2.0 / Type-C / USB 3.1 / USB 2.0 |
Giao diện phần cứng
| Giao diện | Thông số kỹ thuật | Mô tả |
|---|---|---|
| Cung cấp điện | DC 12V ± 1V | Điện hoạt động tối đa 1.2A, sử dụng điển hình khoảng 0.5A; được cung cấp thông qua đầu nối nhỏ |
| Nhập video | 1* SDI | Nhập video kỹ thuật số, độ phân giải tối đa 1920x1080 ở tốc độ 60 fps, sử dụng các đầu nối RF loại MCX |
| Nhập video | 1* PAL | Nhập video tương tự, 720x576 @ 25fps, sử dụng các đầu nối RF loại MCX |
| Nhập video | SDI | 3G-SDI, HD-SDI |
| Khả năng phát video | 2* HDMI | Micro Interface |
| Internet | 1* Ethernet | Cổng Ethernet tự động đàm phán Gigabit, sử dụng đầu nối nhỏ 1.25 |
| USB | 1 * USB 3.1 | Loại C |
| Cổng hàng loạt | 3 * RS422 1* RS232 |
Tỷ lệ truyền baud mặc định: 115,200 bps UART |
Thông số kỹ thuật của bảng
Kích thước lắp đặt: 70 mm (L) × 70 mm (W) (không bao gồm các đầu nối); chiều cao không quá 34 mm (bao gồm thùng tản nhiệt).Các giao diện phần cứng được hiển thị trong hình 2.
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động: -40°C đến +60°C
Hỗ trợ phát triển phần mềm
Sản phẩm này đã hoàn thành việc điều chỉnh và xác minh tất cả các trình điều khiển ngoại vi cốt lõi dựa trên hệ thống Linux (được trang bị hệ thống tệp Ubuntu theo mặc định).Người dùng có thể trực tiếp tiến hành phát triển lớp ứng dụng bằng cách sử dụng các cuộc gọi hệ thống tiêu chuẩn mà không cần quan tâm đến trình điều khiển cấp thấp phức tạp.
Phần mềm trình điều khiển
- Trình điều khiển bộ xử lý lõi:Quản lý năng lượng thích nghi, đồng hồ, ngắt và bộ điều khiển DMA của RK3588, đảm bảo lập kế hoạch hiệu quả của sức mạnh tính toán CPU và NPU
- Driver đầu vào video:
- SDI Driver:Chip máy thu video kỹ thuật số thích nghi, hỗ trợ chụp ổn định và đồng bộ hóa các tín hiệu SDI độ nét cao
- Người lái PAL:Chip giải mã video tương tự thích nghi và sắp xếp thời gian hoàn thành cho giao diện BT.656, cung cấp các nút thiết bị V4L2 tiêu chuẩn
- Driver đầu ra video:Chip phát thanh SDI thích nghi và trình điều khiển thiết bị hiển thị được cung cấp, hỗ trợ phát trực tuyến khung hình video và hiển thị
- Driver giao diện mạng:Adaptive Gigabit Ethernet, hỗ trợ phát trực tuyến video mạng (RTSP) và điều khiển từ xa
- Các trình điều khiển giao diện truyền thông:Các giao diện trên máy bay được điều chỉnh bao gồm UART, I2C và GPIO để điều khiển trực tiếp và tương tác dữ liệu với các thiết bị bên ngoài
Kéo video
Thẻ tích hợp hai loại giao diện đầu vào video để đáp ứng các yêu cầu kết nối cảm biến khác nhau:
- Nhập video kỹ thuật số SDI:trình điều khiển thích nghi với bộ điều chỉnh/dừng điều chỉnh liên quan (SerDes), cung cấp giao diện V4L2 tiêu chuẩn để thu thập dữ liệu khung hình
- PAL Analog Video Input:Hỗ trợ đầu vào hồng ngoại tương tự (IR) với chip giải mã video tương tự được điều chỉnh để chuyển đổi tín hiệu và xử lý khung V4L2
| Nhập video | Thông số kỹ thuật thu thập | Không gian màu |
|---|---|---|
| Máy ảnh ánh sáng nhìn thấy | 1920x1080@60fps 1920x1080@50fps | RGB24/NV12 |
| Camera hồng ngoại | 720x576@25fps | RGB24 |
Việc triển khai thuật toán
Tích hợp NPU kiến trúc ba lõi hỗ trợ các hoạt động lai INT4/INT8/INT16/FP16 cho các nhiệm vụ thị giác phức tạp bao gồm phát hiện đối tượng, phân loại và theo dõi.Cung cấp RKNN Runtime API để tải các mô hình RKNN, quản lý đầu vào / đầu ra, và thực hiện tính toán suy luận trên NPU.
Các ví dụ về thuật toán chạy được cung cấp để khởi động nhanh:
- Khám phá đối tượng:Ví dụ triển khai YOLOv5 để phát hiện đối tượng thời gian thực trên các luồng video được chụp
- Theo dõi đối tượng:Ví dụ về thuật toán theo dõi tích hợp cho điều khiển vòng lặp khép dựa trên dữ liệu khoảng cách trượt
- Tích hợp với Video Streams:Ví dụ chương trình chứng minh việc cung cấp khung hình ảnh vào NPU để suy luận và chồng chất kết quả thông qua chức năng OSD
Lưu ý: Các ví dụ chỉ phục vụ như hướng dẫn kỹ thuật; hiệu suất hoặc hiệu quả của các thuật toán không được đảm bảo.
Danh sách kiểm tra giao hàng sản phẩm
| Không. | Chất | Số lần sử dụng | Nhận xét |
|---|---|---|---|
| 1 | Thẻ xử lý hình ảnh | 1 bộ | |
| 2 | Máy rửa nhiệt | 1 chiếc | |
| 3 | Cáp điện | 1 bộ | Mô hình ổ cắm: J30JZLN37ZKWA000 Mô hình phích cắm: J30JZ/XN37TJCAL01 (bao gồm nút với dây chì 200mm) Cáp hàng loạt Cáp mạng |
| 4 | Cáp Micro USB | 2 chiếc | Được sử dụng để đèn chớp lái xe |
| 5 | Cáp đầu vào video | 2 chiếc | MCX-J3 góc phải đến BNC Adapter nam, 50Ω, 400mm |
| 6 | Cáp đầu ra video | 1 chiếc | MCX-J3 góc phải đến BNC Adapter nam, 50Ω, 400mm |
| 7 | Cáp loại C | 1 m2 | Đối với bộ điều hợp USB |
| 8 | Cáp HDMI | 1 chiếc | Micro Interface |
| 9 | Sổ tay người dùng | 1 | Các tệp kỹ thuật số (bao gồm cả mã nguồn mẫu) |
| 10 | Giấy chứng nhận sự phù hợp | 1 | Tài liệu giấy |
