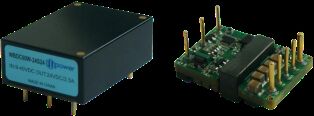

FWD-60W-48S DC Power Module cung cấp 1500 VDC Isolation Ultra Compact Size phù hợp với các ứng dụng hàng không
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Forward |
| Số mô hình | Dòng FWD-60W-48S |
| Số lượng đặt hàng tối thiểu | 1 |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | L/C,T/T |
| Khả năng cung cấp | 10000/năm |
Thông tin chi tiết sản phẩm
| Đầu vào(VDC) | 18 ～75V | Kích cỡ | 35,4 × 25,1 × 12,7mm |
|---|---|---|---|
| Chu kỳ nhiệt độ | -55～ + 125oC, 10 lần | cân nặng | 31g |
| phương pháp làm mát | Đối lưu, làm mát không khí cưỡng bức, dẫn điện | Sự bảo vệ | Chống ẩm, chống phun muối, chống nấm mốc |
| Làm nổi bật | Mô-đun Nguồn DC DC 60 Watt,Mô-đun Nguồn DC DC cho Ứng dụng Hàng không |
||
Mô tả sản phẩm
FWD-60W-48S Series 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
Các đặc điểm chính
- Hiệu quả cao: 90%
- Sức mạnh đầu ra tối đa: Tối đa 60W
- Phân cách đầu vào/bước ra: 1500VDC
- Kích thước siêu nhỏ gọn: 35,4 * 25,1 * 12,7 mm
- Độ tin cậy cao: Không có chất điện phân nhôm và tantali bên trong
- Bảo vệ quá điện, quá điện áp và mạch ngắn
- Ứng dụng: Hệ thống điều khiển công nghiệp, radar, kiểm soát hỏa lực, tên lửa, hệ thống liên lạc
Thông số kỹ thuật mô hình
| Mô hình | Nhập (VDC) | Khả năng đầu ra (VDC) | Điện xuất | Ripple Vp-p | Hiệu quả | Kích thước |
|---|---|---|---|---|---|---|
| FWD-60W-48S3R3 | 18-75V | 3.3V | 12A | 80mV | 87% | 35.4*25.1*12.7 |
| FWD-60W-48S05 | 18-75V | 5V | 12A | 80mV | 88% | 35.4*25.1*12.7 |
| FWD-60W-48S06 | 18-75V | 6V | 10A | 80mV | 88% | 35.4*25.1*12.7 |
| FWD-60W-48S08 | 18-75V | 8V | 7.5A | 100mV | 88.50% | 35.4*25.1*12.7 |
| FWD-60W-48S12 | 18-75V | 12V | 5A | 100mV | 90% | 35.4*25.1*12.7 |
| FWD-60W-48S15 | 18-75V | 15V | 4A | 100mV | 90% | 35.4*25.1*12.7 |
| FWD-60W-48S24 | 18-75V | 24V | 2.5A | 100mV | 89% | 35.4*25.1*12.7 |
| FWD-60W-48S28 | 18-75V | 28V | 2.14A | 100mV | 89% | 35.4*25.1*12.7 |
| FWD-60W-48S48 | 18-75V | 48V | 1.25A | 200mV | 89% | 35.4*25.1*12.7 |
Lưu ý quan trọng
Tất cả các dữ liệu được thử nghiệm ở +25 °C, trừ khi có quy định khác, dưới đầu vào / đầu ra định số, tải đầy đủ và tải kháng nguyên chất.
Liên hệ với chúng tôi để yêu cầu điện áp tùy chỉnh.
Các mô hình có dấu sau "N" cho thấy logic âm, cấu hình flange-R.
Quy tắc đặt tên hậu tố cộng với M (kích hoạt - 55 độ): N-R-M
Các thông số đầu vào
| Parameter đầu vào | Nhận xét | Khoảng phút | Thông thường | Tối đa | Đơn vị |
|---|---|---|---|---|---|
| Phạm vi điện áp đầu vào | 48Vin | 18 | 48 | 75 | VDC |
| Điện áp tăng áp đầu vào | Chuyển qua (1s) | 80 | VDC | ||
| Bật điện áp | 16.5 | 17.2 | 18 | VDC | |
| Tắt điện áp | 16.3 | 16.7 | 17 | VDC | |
| Không có dòng điện đầu vào tải | Khả năng phát ra không tải 48Vin | 50 | mA | ||
| Bộ lọc đầu vào / đầu ra | π Loại | Nhiều cấp | |||
| Khả năng logic | Lý thuyết tích cực: Điện vào (Động pin mở), Điện tắt (Động pin tắt) Logic tiêu cực: Khóa điện (Tập tắt pin mở), bật điện (Tập tắt pin tắt) |
||||
Thông số kỹ thuật chung
| Thông số kỹ thuật chung | Nhận xét | Khoảng phút | Thông thường | Tối đa | Đơn vị |
|---|---|---|---|---|---|
| Điện áp cách ly đầu vào / đầu ra | 1500 | VDC | |||
| Điện áp đầu vào / cách ly nhà | 1500 | VDC | |||
| Điện áp đầu ra/đóng nhà cô lập | 500 | VDC | |||
| Kháng cách nhiệt | DC500V | 100 | MΩ | ||
| Tần số chuyển đổi | 280 | 330 | 350 | kHz | |
| Nhiệt độ hoạt động | -40 | 100 | °C | ||
| Nhiệt độ lưu trữ | -55 | 125 | °C | ||
| Bảo vệ | Chống ẩm, chống phun muối, chống nấm mốc | ||||
| Kích thước | 35.4 * 25.1 * 12.7 | mm | |||
| Phương pháp làm mát | Chuyển động, làm mát không khí ép, dẫn | ||||
| Trọng lượng | 31 | g | |||
Tiêu chuẩn kiểm tra lựa chọn
| Dự án thử nghiệm | Phương pháp | Điều kiện thử nghiệm | Thang công nghiệp | Thể loại |
|---|---|---|---|---|
| Kiểm tra trực quan nội bộ | GJB548B, 2017.1 | 100% | 100% | |
| Lưu trữ nhiệt độ cao | GJB150.3A | +125°C, 48h | 100% | |
| Lưu trữ ở nhiệt độ thấp | GJB150.3A | -55°C, 48h | 100% | |
| Chu kỳ nhiệt độ | GJB548B, 1010.1 | -55 ̊+125°C, 10 lần | 100% | |
| Kiểm tra điện áp trung gian | - | Tc = +25°C | 100% | |
| Đốt vào | Tc = +85°C, 48h | Kiểm tra ngẫu nhiên | 100% | |
| Xét nghiệm điện cuối cùng | Thông số kỹ thuật sản phẩm | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Kiểm tra trực quan bên ngoài | GJB548B, 2009.1 | 100% | 100% |
Kích thước vật lý
Kích thước: 33,2mm (chiều dài) * 22,8mm (chiều rộng) * 9,1mm (chiều cao)
Cấu hình chân
| Đinh | Biểu tượng | Chức năng |
|---|---|---|
| 1 | Vi- | Nhập âm |
| 2 | Lưu ý: | Kết thúc điều khiển |
| 3 | Vi+ | Nhập tích cực |
| 4 | Vo+ | Kết quả dương tính |
| 5 | S+ | Kết thúc cảm biến dương tính |
| 6 | Trim | Kết thúc điều chỉnh điện áp |
| 7 | S- | Chứng nhận cuối âm |
| 8 | Thưa ông. | Lượng sản xuất âm |
