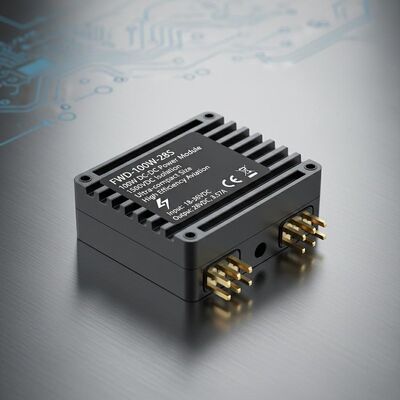

31g FWD chống ẩm 100W 28S DC DC Power Module với 1500VDC Isolation Ultra Compact Size Được thiết kế cho các ứng dụng hàng không
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Forward |
| Số mô hình | Dòng FWD-100W-48S |
| Số lượng đặt hàng tối thiểu | 1 |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | L/C,T/T |
| Khả năng cung cấp | 10000/năm |
Thông tin chi tiết sản phẩm
| Đầu vào(VDC) | 36～75V | Kích cỡ | 35,4 × 25,1 × 12,7mm |
|---|---|---|---|
| Chu kỳ nhiệt độ | -55～ + 125oC, 10 lần | cân nặng | 31g |
| phương pháp làm mát | Đối lưu, làm mát không khí cưỡng bức, dẫn điện | Sự bảo vệ | Chống ẩm, chống phun muối, chống nấm mốc |
| Làm nổi bật | Mô-đun Nguồn DC DC cho Ứng dụng Hàng không,1500VDC Isolation DC DC Power Module,Mô-đun điện DC DC 28S |
||
Mô tả sản phẩm

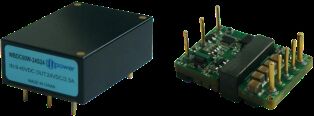

Mô-đun nguồn DC-DC dòng FW-100W-48S 1/16 BRICK POWER SERIES 60W
Các tính năng chính
- Hiệu suất cao: 90,5%
- Công suất đầu ra tối đa: Lên đến 100W
- Cách ly đầu vào/đầu ra: 1500VDC
- Kích thước siêu nhỏ gọn: 35,4 * 25,1 * 12,7 mm
- Độ tin cậy cao: Không có tụ điện nhôm và tantali điện phân bên trong
- Bảo vệ quá dòng, quá áp và ngắn mạch
- Ứng dụng: Điều khiển công nghiệp, radar, điều khiển hỏa lực, trên tên lửa, hệ thống thông tin liên lạc
Thông số kỹ thuật mẫu
| Mẫu | Đầu vào (VDC) | Đầu ra (VDC) | Dòng điện đầu ra | Độ nhiễu Vp-p | Hiệu suất | Kích thước |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36-75V | 5V | 16A | 80mV | 88% | 35,4*25,1*12,7 |
| WBDC100W-48S12 | 36-75V | 12V | 8,33A | 100mV | 89,5% | 35,4*25,1*12,7 |
| WBDC100W-48S15 | 36-75V | 15V | 6,66A | 100mV | 90,5% | 35,4*25,1*12,7 |
| WBDC100W-485S24 | 36-75V | 24V | 4,16A | 150mV | 89% | 35,4*25,1*12,7 |
| WBDC100W-48S28 | 36-75V | 28V | 3,57A | 150mV | 89% | 35,4*25,1*12,7 |
Lưu ý quan trọng
Tất cả dữ liệu được kiểm tra ở +25°C trừ khi có quy định khác, dưới điện áp đầu vào/đầu ra định mức, tải đầy đủ và tải điện trở thuần.
Liên hệ với chúng tôi để có yêu cầu điện áp đầu ra tùy chỉnh.
Các mẫu có hậu tố "N" chỉ logic âm, cấu hình flange-R.
Quy tắc đặt tên hậu tố cộng với -M (kích hoạt -55 độ): N-R-M
Thông số đầu vào
| Thông số đầu vào | Ghi chú | Tối thiểu | Điển hình | Tối đa | Đơn vị |
|---|---|---|---|---|---|
| Dải điện áp đầu vào | 48Vin | 36 | 48 | 75 | VDC |
| Điện áp đột biến đầu vào | Tạm thời (1s) | 80 | VDC | ||
| Điện áp bật | 33,6 | VDC | |||
| Điện áp tắt | 33,1 | VDC | |||
| Dòng điện đầu vào không tải | Đầu ra không tải 24Vin | 110 | mA | ||
| Lọc đầu vào/đầu ra | Loại π | Đa cấp | |||
| Logic kích hoạt | Logic dương: Bật nguồn (chân Kích hoạt mở), Tắt nguồn (chân Kích hoạt nối tắt) Logic âm: Tắt nguồn (chân Kích hoạt mở), Bật nguồn (chân Kích hoạt nối tắt) |
||||
Thông số chung
| Thông số chung | Ghi chú | Tối thiểu | Điển hình | Tối đa | Đơn vị |
| Đầu vào/Đầu ra | 1500 | VDC | |||
| Điện áp cách ly | |||||
| Đầu vào/vỏ ngoài | 1500 | VDC | |||
| Đầu ra/vỏ ngoài | 500 | VDC | |||
| Điện trở cách điện | DC500V | 100 | MΩ | ||
| Tần số chuyển mạch | 200 | 320 | 400 | Khz | |
| Nhiệt độ hoạt động | -40 | 100 | °C | ||
| Lưu trữ nhiệt độ | -55 | 125 | °C | ||
| Thuộc tính bảo vệ | Chống ẩm, chống ăn mòn muối và chống nấm mốc | ||||
| Kích thước bên ngoài | 35,4 × 25,1 × 12,7(D ×R ×C) | mm | |||
| Phương pháp làm mát | Đối lưu, làm mát bằng khí cưỡng bức, dẫn nhiệt | ||||
| Trọng lượng | 31 | g | |||
| Hạng mục kiểm tra | Phương pháp | Điều kiện kiểm tra | Cấp công nghiệp | Cấp |
|---|---|---|---|---|
| Kiểm tra trực quan nội bộ | GJB548B, 2017.1 | 100% | 100% | |
| Lưu trữ nhiệt độ cao | GJB150.3A | +125°C, 48h | 100% | |
| Lưu trữ nhiệt độ thấp | GJB150.3A | -55°C, 48h | 100% | |
| Chu kỳ nhiệt độ | GJB548B, 1010.1 | -55～+125°C, 10 lần | 100% | |
| Kiểm tra điện áp trung gian | - | Tc = +25°C | 100% | |
| Kiểm tra lão hóa | Tc = +85°C, 48h | Kiểm tra ngẫu nhiên | 100% | |
| Kiểm tra điện cuối cùng | Đặc tả sản phẩm | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Kiểm tra trực quan bên ngoài | GJB548B, 2009.1 | 100% | 100% |
Kích thước vật lý
Kích thước: 33,2mm (chiều dài) * 22,8mm (chiều rộng) * 9,1mm (chiều cao)
Cấu hình chân cắm
| Chân cắm | Ký hiệu | Chức năng |
|---|---|---|
| 1 | Vi- | Đầu vào âm |
| 2 | EN | Chân điều khiển |
| 3 | Vi+ | Đầu vào dương |
| 4 | Vo+ | Đầu ra dương |
| 5 | S+ | Chân cảm biến dương |
| 6 | Trim | Chân điều chỉnh điện áp |
| 7 | S- | Chân cảm biến âm |
| 8 | Vo- | Đầu ra âm |
